通过采用电源 LED 和独特的辐照结构，实现了高输出。
提供透射照明的"T/TT型"和反射照明的"R/RR型"。
发光表面长度从最小 100mm 到最大 2，700mm，可生产 100mm 单位。
特点 特性和数据 特殊示例
特点
可生产高达 2，700 mm
根据客户的应用，我们提供最佳长度的照明。
发光面长度
可生产 100mm 至2，700mm 的 100mm 单位
LED 发光颜色
LED 发光颜色为红色和白色。 根据检查内容，您可以选择。
提供两种不同类型的扩散板透射率。
您可以选择最适合透射照明的均匀类型，也可以选择最适合反射照明的高输出类型。
采用独特的辐照结构
采用表面贴装LED和独特的辐照结构，实现了高功率线照明。 提供两种类型的扩散板。 您可以根据应用程序进行选择。
HLND 系列照明比较
* 发布的图表仅供参考。 不保证产品质量。
应用示例
透明薄膜的异物检测（透射型）
彩色钢板的外观检查（反射型）
配置示例
在平板上安装 LED。 辐照光通过扩散板，并照射线性扩散光。 发光表面的长度可达2，700mm。
HLND 系列
型号和阵容列表
缩小范围关闭
外壳尺寸
～500
501～1000
1001～1500
1501～2000
2001～
| 型号名称/详细信息 | 综合目录（摘录） | PDF 绘图 | DXF 绘图 | 传单 | 使用说明书 | 关于保修和环境法规 | 3D-CAD |
|---|
HLND-100RD-TT-TTRR_j_p.gif)
宽度 156.3mm x 深度 35mm x 高度 54mm |
|
|
|
|
|
|
|
|---|
HLND-100RD-RR
宽度 156.3mm x 深度 35mm x 高度 54mm |
|
|
|
|
|
|
|
|---|
HLND-100SW2-TT
宽度 156.3mm x 深度 35mm x 高度 54mm |
|
|
|
|
|
|
|
|---|
HLND-100SW2-RR
宽度 156.3mm x 深度 35mm x 高度 54mm |
|
|
|
|
|
|
|
|---|
HLND-200RD-TT
幅256.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-200RD-RR
幅256.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|

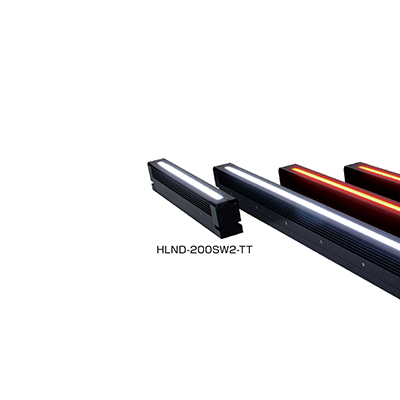

HLND-200SW2-TT
幅256.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-200SW2-RR
幅256.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-300RD-TT
幅356.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|

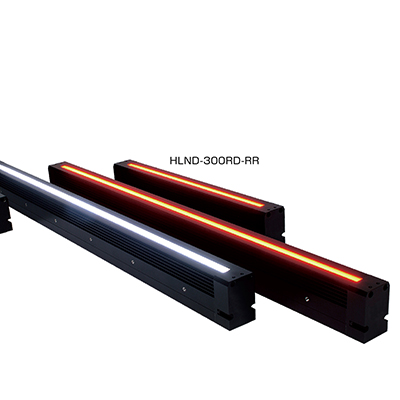

HLND-300RD-RR
幅356.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-300SW2-TT
幅356.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-300SW2-RR
幅356.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-400RD-TT
幅456.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-400RD-RR
幅456.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-400SW2-TT
幅456.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-400SW2-RR
幅456.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-500RD-TT
幅556.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|

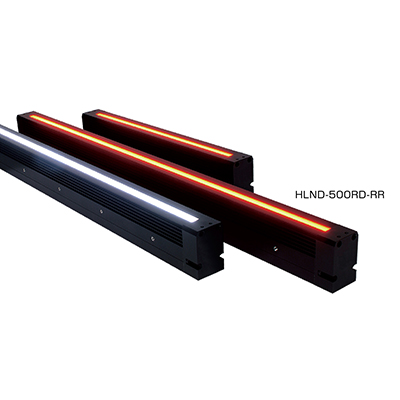

HLND-500RD-RR
幅556.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-500SW2-TT
幅556.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-500SW2-RR
幅556.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-600RD-TT
幅656.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-600RD-RR
幅656.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-600SW2-TT
幅656.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-600SW2-RR
幅656.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-700RD-TT
幅756.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-700RD-RR
幅756.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-700SW2-TT
幅756.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-700SW2-RR
幅756.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-800RD-TT
幅856.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-800RD-RR
幅856.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-800SW2-TT
幅856.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-800SW2-RR
幅856.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-900RD-TT
幅956.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-900RD-RR
幅956.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-900SW2-TT
幅956.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-900SW2-RR
幅956.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1000RD-TT
幅1056.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1000RD-RR
幅1056.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1000SW2-TT
幅1056.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1000SW2-RR
幅1056.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1100RD-TT
幅1156.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1100RD-RR
幅1156.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1100SW2-TT
幅1156.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1100SW2-RR
幅1156.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1200RD-TT
幅1256.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1200RD-RR
幅1256.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1200SW2-TT
幅1256.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1200SW2-RR
幅1256.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1300RD-TT
幅1356.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1300RD-RR
幅1356.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1300SW2-TT
幅1356.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1300SW2-RR
幅1356.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1400RD-TT
幅1456.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1400RD-RR
幅1456.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1400SW2-TT
幅1456.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1400SW2-RR
幅1456.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1500RD-TT
幅1556.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1500RD-RR
幅1556.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1500SW2-TT
幅1556.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1500SW2-RR
幅1556.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1600RD-TT
幅1656.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1600RD-RR
幅1656.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1600SW2-TT
幅1656.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1600SW2-RR
幅1656.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1700RD-TT
幅1756.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1700RD-RR
幅1756.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1700SW2-TT
幅1756.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1700SW2-RR
幅1756.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1800RD-TT
幅1856.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1800RD-RR
幅1856.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1800SW2-TT
幅1856.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1800SW2-RR
幅1856.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1900RD-TT
幅1956.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1900RD-RR
幅1956.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1900SW2-TT
幅1956.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-1900SW2-RR
幅1956.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2000RD-TT
幅2056.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2000RD-RR
幅2056.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2000SW2-TT
幅2056.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2000SW2-RR
幅2056.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2100RD-TT
幅2156.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2100RD-RR
幅2156.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2100SW2-TT
幅2156.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2100SW2-RR
幅2156.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2200RD-TT
幅2256.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2200RD-RR
幅2256.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2200SW2-TT
幅2256.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2200SW2-RR
幅2256.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2300RD-TT
幅2356.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2300RD-RR
幅2356.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2300SW2-TT
幅2356.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2300SW2-RR
幅2356.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2400RD-TT
幅2456.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2400RD-RR
幅2456.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2400SW2-TT
幅2456.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2400SW2-RR
幅2456.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2500RD-TT
幅2556.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2500RD-RR
幅2556.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2500SW2-TT
幅2556.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2500SW2-RR
幅2556.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2600RD-TT
幅2656.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2600RD-RR
幅2656.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2600SW2-TT
幅2656.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2600SW2-RR
幅2656.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2700RD-TT
幅2756.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2700RD-RR
幅2756.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2700SW2-TT
幅2756.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
HLND-2700SW2-RR
幅2756.3mm x 奥行き35mm x 高さ54mm |
|
|
|
|
|
|
|
|---|
